가스·분진 그룹 분류 · NEC 세부 조항 번호 · 보호 구조 · 글로벌 제품 파트넘버까지 — 현장 담당자·설계 엔지니어를 위한 실무 레퍼런스

기준: NFPA 70 (2023 NEC) · IEC 60079-10-1:2020  |  작성: 에스앤제이글로벌 (SNJ GLOBAL)

방폭(Explosion Proof) 설계를 처음 접하는 분이든, 북미 현장 경험이 있는 엔지니어든 한 번쯤 이런 질문에 막혀본 적 있을 겁니다.

이런 질문, 해보신 적 있으신가요?

• "Division 1이랑 Zone 0이 같은 거 아닌가요?"
• "ATEX 인증 제품인데 북미 현장에 그냥 쓰면 안 되나요?"
• "NEC 500이랑 NEC 505 중에 어떤 걸 적용해야 하나요?"
• "수소 환경인데 IIB 제품 써도 되지 않나요?"

이 글은 그 질문들에 정확히 답하기 위해 만들었습니다. 규정 번호 하나하나까지 실무 기준으로 정리한 레퍼런스 문서입니다. 북미 NEC 체계와 국제 IEC 체계의 차이, 각 구역에 맞는 장비 선정 기준, 현장에서 자주 틀리는 포인트까지 한 번에 확인하십시오.

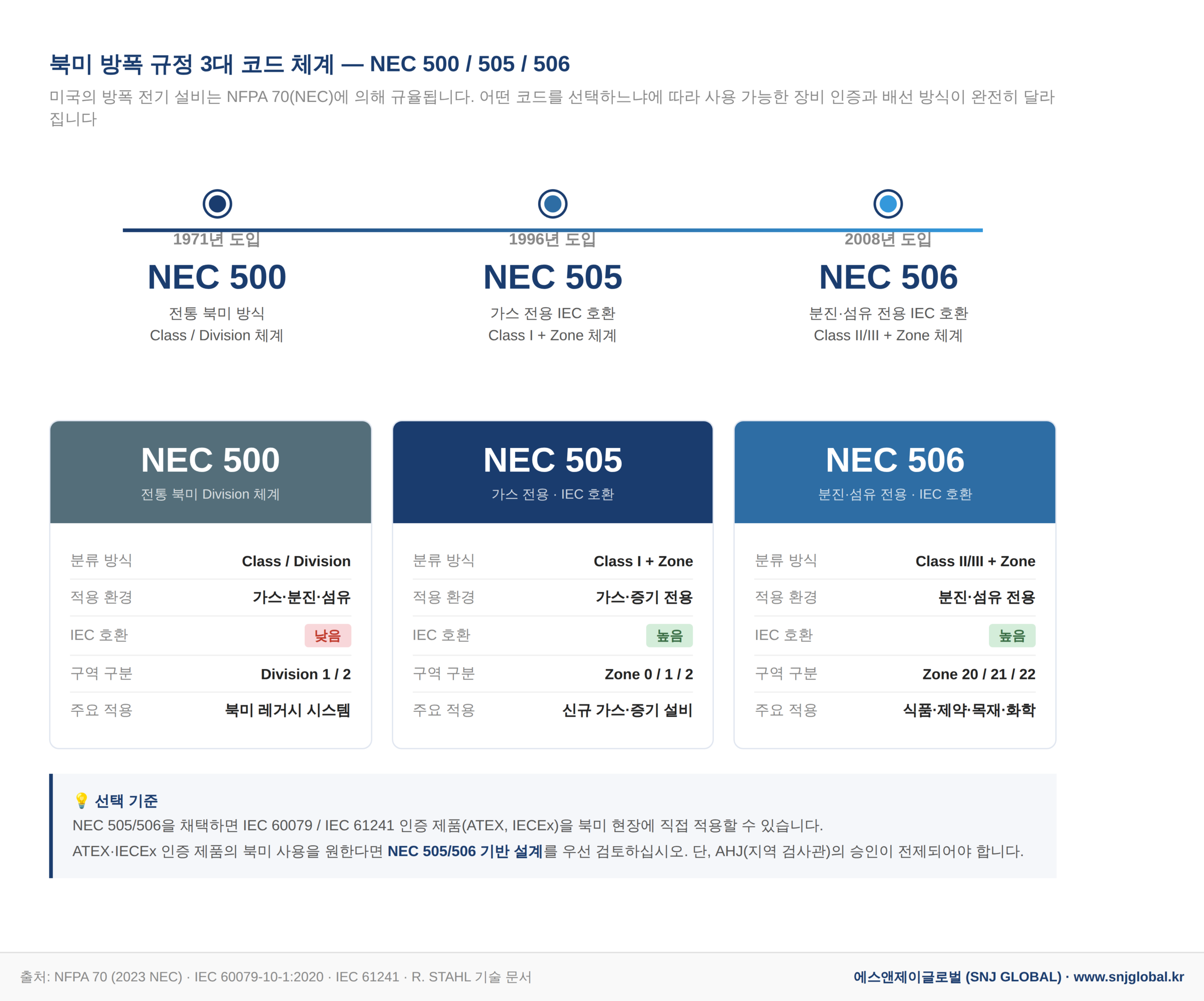

1. NEC 500 / 505 / 506 — 세 가지 코드, 뭐가 다른가요?

북미 방폭 규정은 NFPA 70(NEC) 하나지만, 그 안에 세 가지 코드 체계가 공존합니다. 어떤 코드를 적용하느냐에 따라 사용 가능한 장비 인증과 배선 방식이 완전히 달라지기 때문에, 설계 초기에 반드시 결정해야 합니다.

💡 선택 기준

NEC 505/506을 채택하면 IEC 60079 / IEC 61241 인증 제품(ATEX, IECEx)을 북미 현장에 직접 적용할 수 있습니다. 단, AHJ(지역 검사관)의 승인이 전제되어야 합니다.

▲ NEC 500 / 505 / 506 코드 체계 비교

1. Division과 Zone — 비슷해 보이지만 장비 선정 기준이 다릅니다

"Division 1이랑 Zone 0이 같은 거 아닌가요?" 가장 많이 나오는 오해입니다. 둘 다 위험 빈도에 따른 구역 분류이지만, 장비 적용 기준은 결정적으로 다릅니다.

⚠️ 핵심 주의사항 — Division 1 ≠ Zone 0

Division 1은 Zone 0와 Zone 1을 모두 포함하는 개념입니다. 그러나 장비 선정 시 차이는 결정적입니다.

• Division 1에서는 Ex d(내압방폭) 장비를 사용할 수 있습니다.
• 국제 Zone 체계에서 Zone 0에는 오직 Ex ia(본질안전, Category 1G) 장비만 허용됩니다.
• Zone 0에 Ex d 제품을 설치하는 것은 IEC/ATEX 규정 위반입니다.

■ 가스 구역 적용 장소 예시 (NEC 505)

• Zone 0: 탱크·용기 내부, 밀폐 공간 상부
• Zone 1: 탱크 통기구 반경, 펌프·압축기·밸브 주변
• Zone 2: Zone 1 외곽 완충 구역, 환기가 양호한 실내 가스 배관 경로

■ 분진 구역 적용 장소 예시 (NEC 506)

• Zone 20: 사일로 내부, 분쇄기·믹서·이송 파이프 내부
• Zone 21: 백 필터 호퍼, 분진 배출구 주변, 충진·포장 설비 주변
• Zone 22: Zone 21 외곽 완충 구역, 청소 주기가 긴 구역

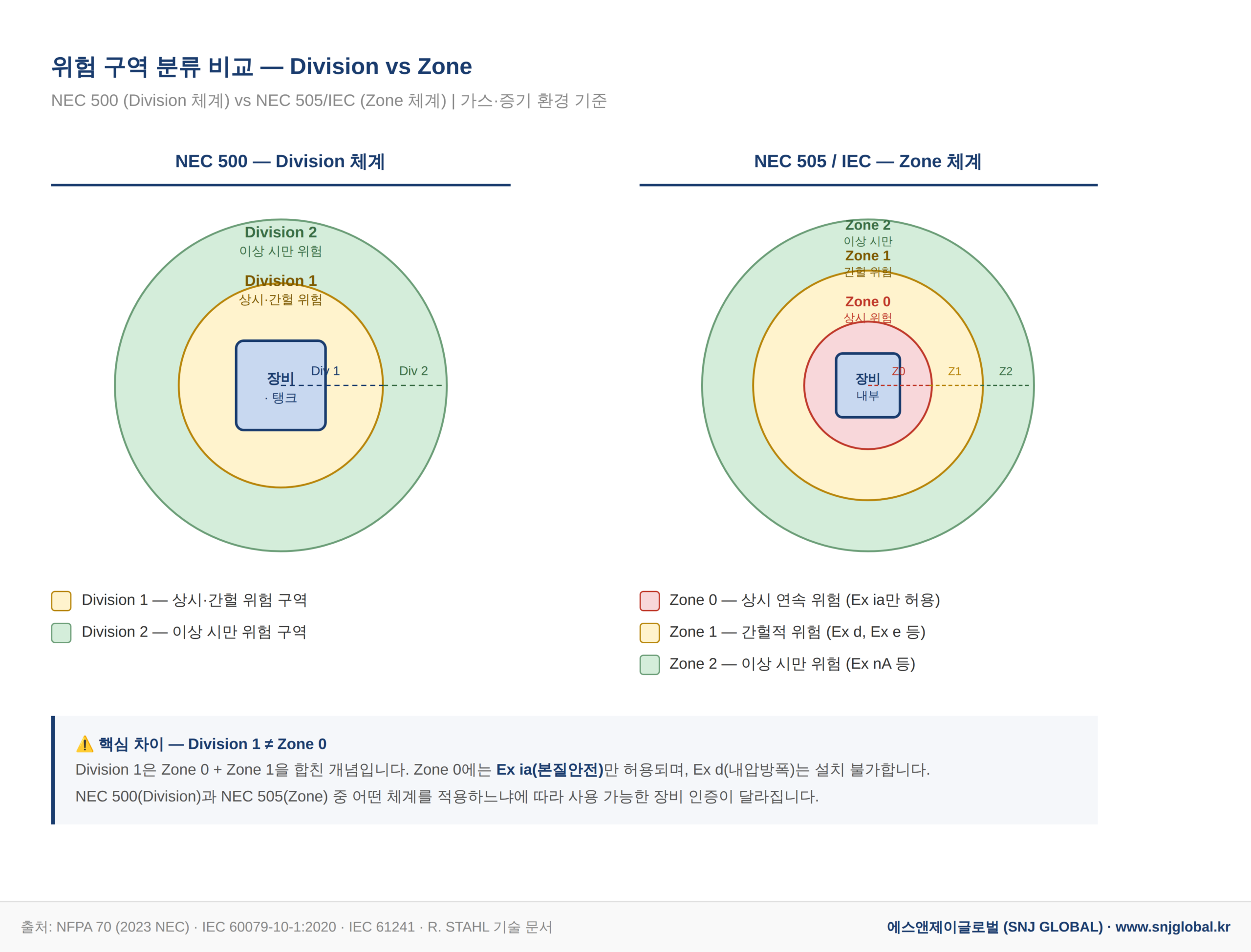

▲ Division vs Zone 위험 구역 분류 비교

1. 가스·분진 그룹 분류 — 수소 환경에 IIB 쓰면 안 되는 이유

물질 그룹은 최소 발화에너지(MIE)와 최대 실험적 안전 간극(MESG)으로 결정됩니다. 상위 그룹 인증 장비는 하위 그룹 구역에서도 사용 가능하지만, 반대는 절대 안 됩니다. 수소(IIC)가 있는 구역에 IIB 인증 제품을 설치하는 것은 규정 위반이자 심각한 안전 리스크입니다.

⚠️ 실무 주의사항

수소(Group B / IIC)와 아세틸렌(Group A / IIC)은 최소 발화에너지가 극히 낮습니다.

IIB(Group C) 인증 장비로는 절대 대체 불가합니다.

→ R. STAHL 8265/5: Group IIC(A, B, C, D) 전체 인증 보유 — 수소·아세틸렌 환경에서도 적용 가능

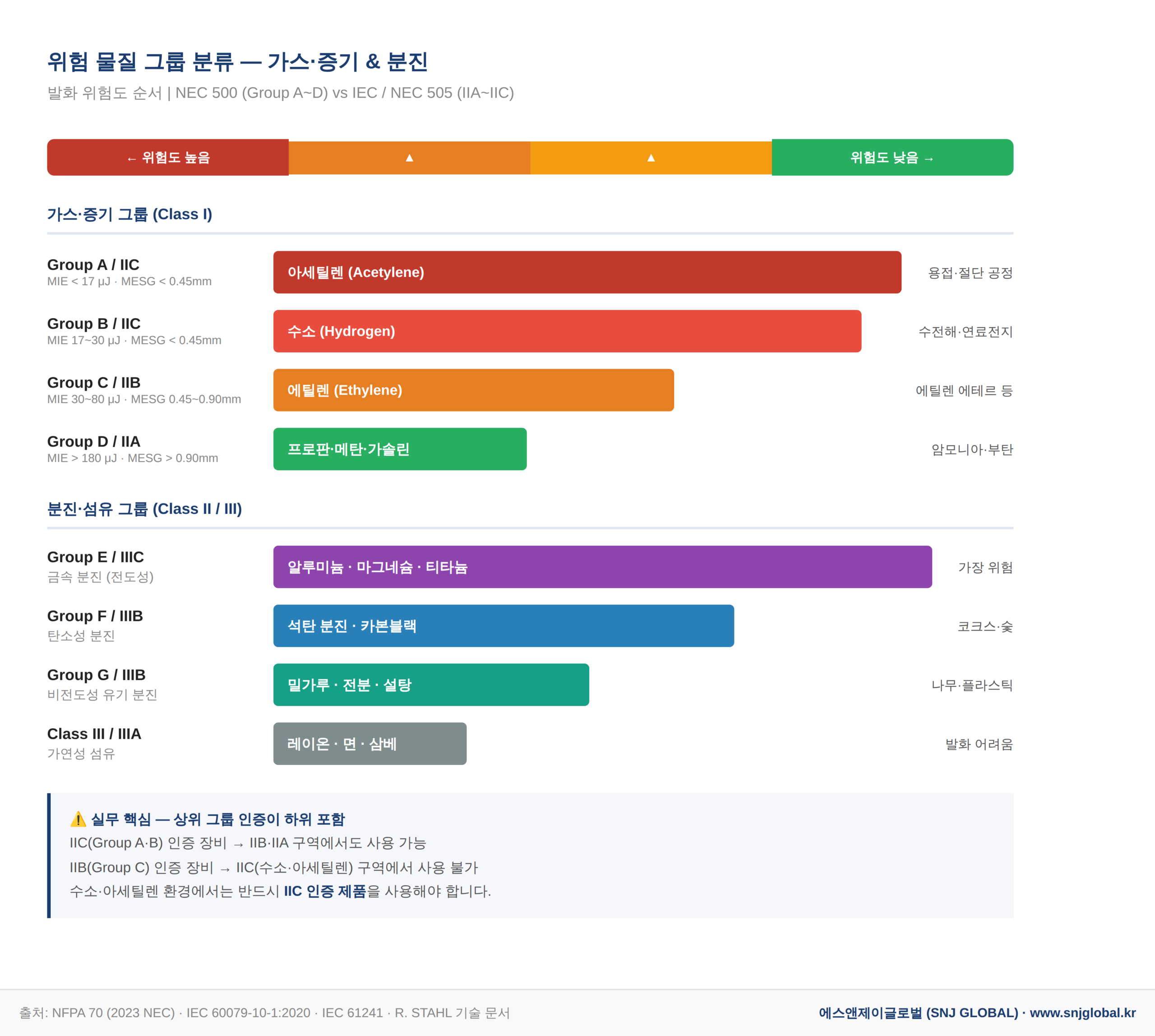

▲ 가스·분진 물질 그룹 위험도 분류

1. 방폭 보호 구조 6가지 — 구역과 상황에 따라 골라야 합니다

보호 구조는 "어떻게 폭발을 막느냐"의 방식입니다. 설치 구역(Zone/Division), 물질 그룹, 온도 등급을 종합적으로 고려해서 선정해야 합니다. 가장 흔한 실수는 Zone 1용인 Ex e 제품을 Division 1 현장에 그대로 쓰는 것입니다.

Ex d — 내압방폭 (Flameproof)

폭발 발생 시 화염을 외함 내부에 가두고 냉각·소멸. Zone 1/2, Div 1/2 적용 가능.

→ R. STAHL 8265/5 / Appleton AJBEW / Killark EXB

Ex e — 안전증방폭 (Increased Safety)

정상·이상 시 점화원 발생 자체를 구조적으로 억제. Zone 1/2 적용 (Division 1 불가).

→ R. STAHL 8150/5-0300 / Weidmuller Klippon TB MH

Ex ia/ib — 본질안전방폭 (Intrinsic Safety)

회로 에너지를 발화 한계 이하로 제한. Ex ia는 Zone 0, Ex ib는 Zone 1까지 적용 가능.

→ P+F KFD2-STC4-Ex1 / R. STAHL IS1+ 9440/9442

Ex nA/ec — 비점화방폭 (Non-Sparking)

정상 운전 중 점화원 없음을 보증. Zone 2 / Division 2 전용. 이상 시 미보증.

→ Zone 2 전용 일반 산업기기 인증

Ex tb/tc — 분진 피복방폭 (Dust Protection)

IP6X 이상의 분진 완전 차단 외함 구조. Zone 20/21/22, Div 1/2 적용.

→ R. STAHL 8265 (Ex d+tb 복합) / Warom BXM81 시리즈

Ex m — 충전방폭 (Encapsulation)

점화원을 수지·화합물로 완전 봉입. Zone 1/2 적용.

→ 소형 센서·릴레이 모듈류 (Bartec, R. STAHL)

✅ 복합 인증 TIP

1. STAHL 8265/5는 Ex d IIC T6 Gb(가스 Zone 1) + Ex tb IIIC T85°C Db(전도성 금속분진 Zone 21) 복합 인증을 보유합니다.

가스와 분진이 혼재하는 구역에서 단일 제품으로 대응 가능하며, UL + ATEX + IECEx 동시 인증으로 Division 1과 Zone 1 모두 적용 가능합니다.

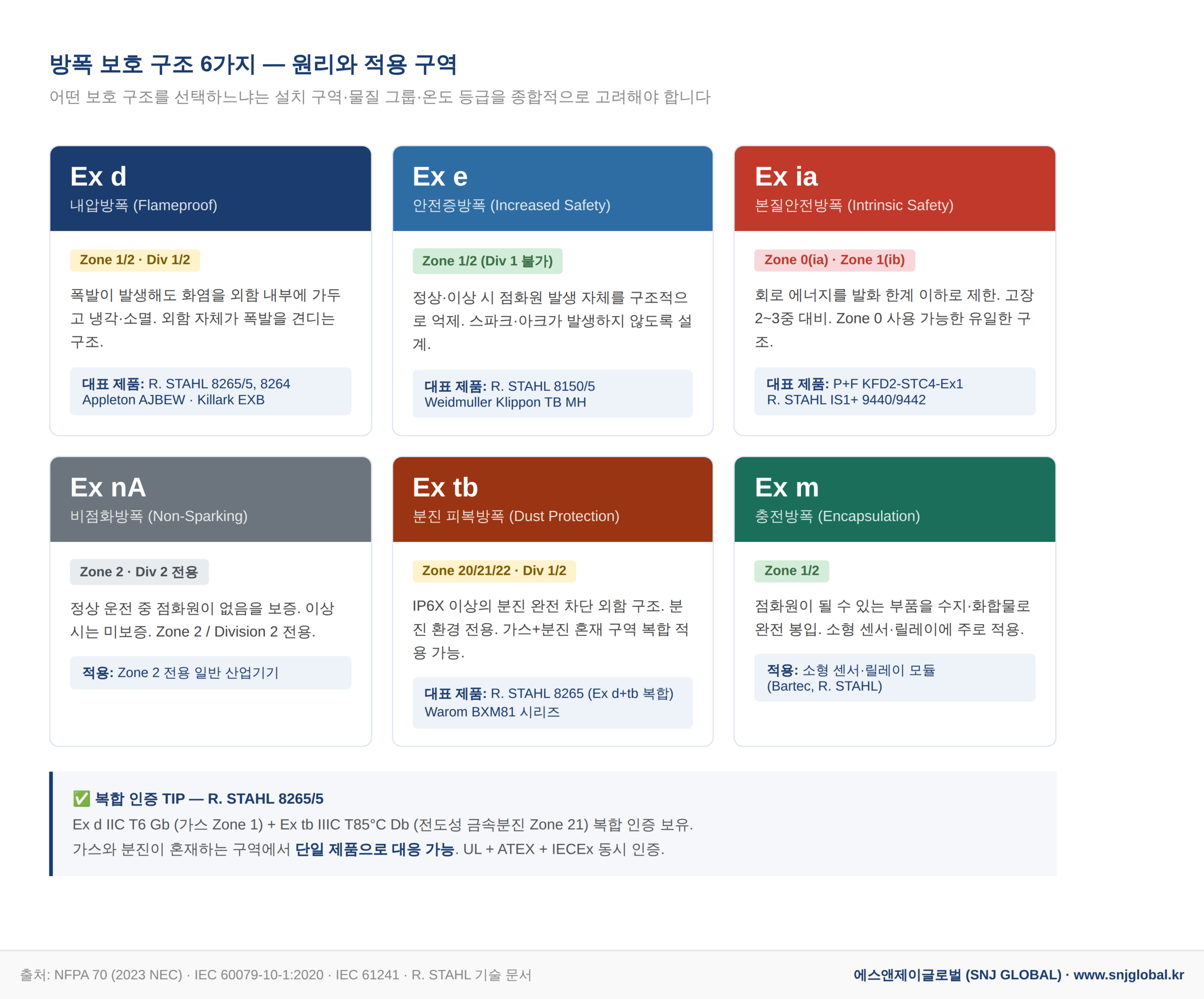

▲ 방폭 보호 구조 6가지 — 원리와 적용 구역

1. 온도 등급(T-Class) — 발화점보다 낮아야 안전합니다

방폭 장비의 표면 최고 온도가 해당 구역 물질의 발화점보다 높으면 그 자체가 점화원이 됩니다. T1에서 T6로 갈수록 허용 표면 온도가 낮아지고, 더 까다로운 환경에 쓸 수 있습니다.

T1  장비 최고 온도 ≤ 450°C   예) 아세톤, 암모니아, 일산화탄소

T2  장비 최고 온도 ≤ 300°C   예) 에탄올, 프로판, n-부탄

T3  장비 최고 온도 ≤ 200°C   예) 가솔린, 항공유, 헵탄, 황화수소

T4  장비 최고 온도 ≤ 135°C   예) 에틸렌옥사이드, 아세트알데히드

T5  장비 최고 온도 ≤ 100°C   예) 이황화탄소

T6  장비 최고 온도 ≤ 85°C   예) 에틸 니트레이트 (극히 드문 환경)

📌 실무 원칙

발화점이 낮은 가스일수록 더 높은 T 등급(더 낮은 허용 표면 온도)이 필요합니다.

예: 가솔린(발화점 ~280°C) → T3(≤200°C) 이상 등급 장비 사용.

분진의 경우 T-Class 대신 최고 표면 온도를 °C로 직접 표시합니다 (예: T135°C).

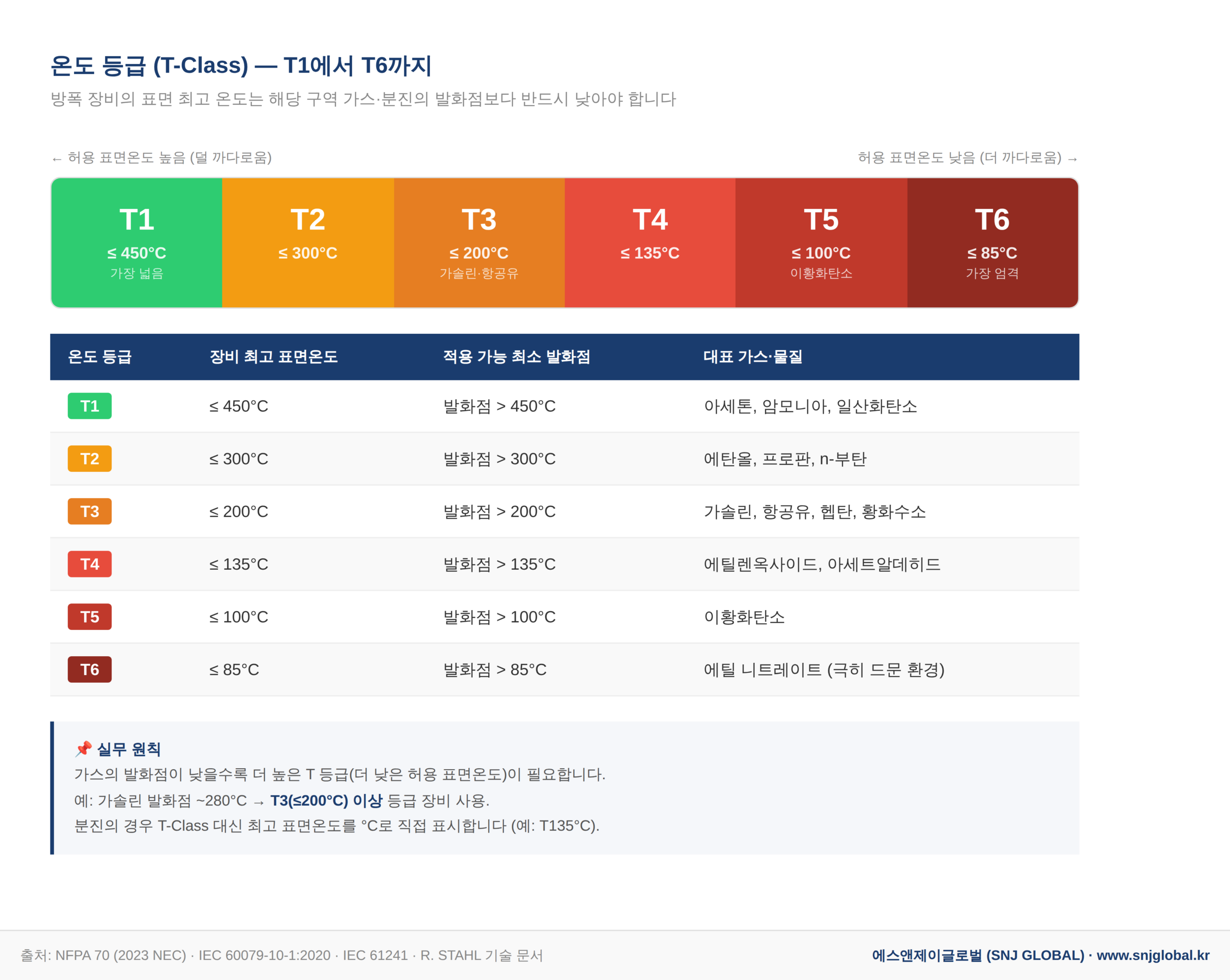

▲ 온도 등급 T1~T6 — 허용 표면온도와 대표 가스

1. NEC 세부 조항 실무 해설 — 현장 감리에서 실제로 확인하는 것들

설계도면에 방폭 구역 표시가 맞아도, 배선·실링·접지 조항 하나를 빠뜨리면 시공 불합격이 납니다. 현장에서 가장 자주 지적받는 조항들을 번호 기준으로 정리했습니다. (기준: NFPA 70, 2023 NEC Edition)

NEC 501.10(A)(1)  Division 1 배선 방법

Class I Division 1에서는 나사산 있는 RMC(Rigid Metal Conduit) 또는 IMC만 허용. EMT·PVC 불가.

NEC 501.15(A)(1)  Sealing Fitting 위치 ★

Ex d 외함 진입·출구 18인치(450mm) 이내에 반드시 Sealing Fitting 설치. → Appleton EYM-50, Killark ENY-1

NEC 501.15(C)(1)  Division 2 실링 예외

Ex e 외함 진입 시 실링 불필요. 단, Ex d 외함은 Division 2에서도 18인치 실링 필수.

NEC 501.15(C)(4)  실링 컴파운드 충전율

배관 단면적의 최소 25% 이상 실링 컴파운드 충전 의무.

NEC 501.30  접지·본딩

모든 금속 전선관·외함의 접지 연속성 확보. 나사산 피팅 5스레드 이상 체결.

NEC 502.15  분진 구역 밀폐

Class II 분진 구역: IP6X 이상 또는 Ex tb 인증 외함 필수. R. STAHL 8265 (Ex tb 인증 보유).

NEC 504.10(C)  본질안전 Control Drawing

배리어-필드기기는 동일 인증 문서 내에서 짝을 이루어야 함. Um, Ci, Li 파라미터 검증 필수.

NEC 505.9(C)  Division ↔ Zone 혼용

동일 현장에서 NEC 500과 NEC 505 혼용 적용 가능. 단, 분기 경계를 도면에 명확히 표시.

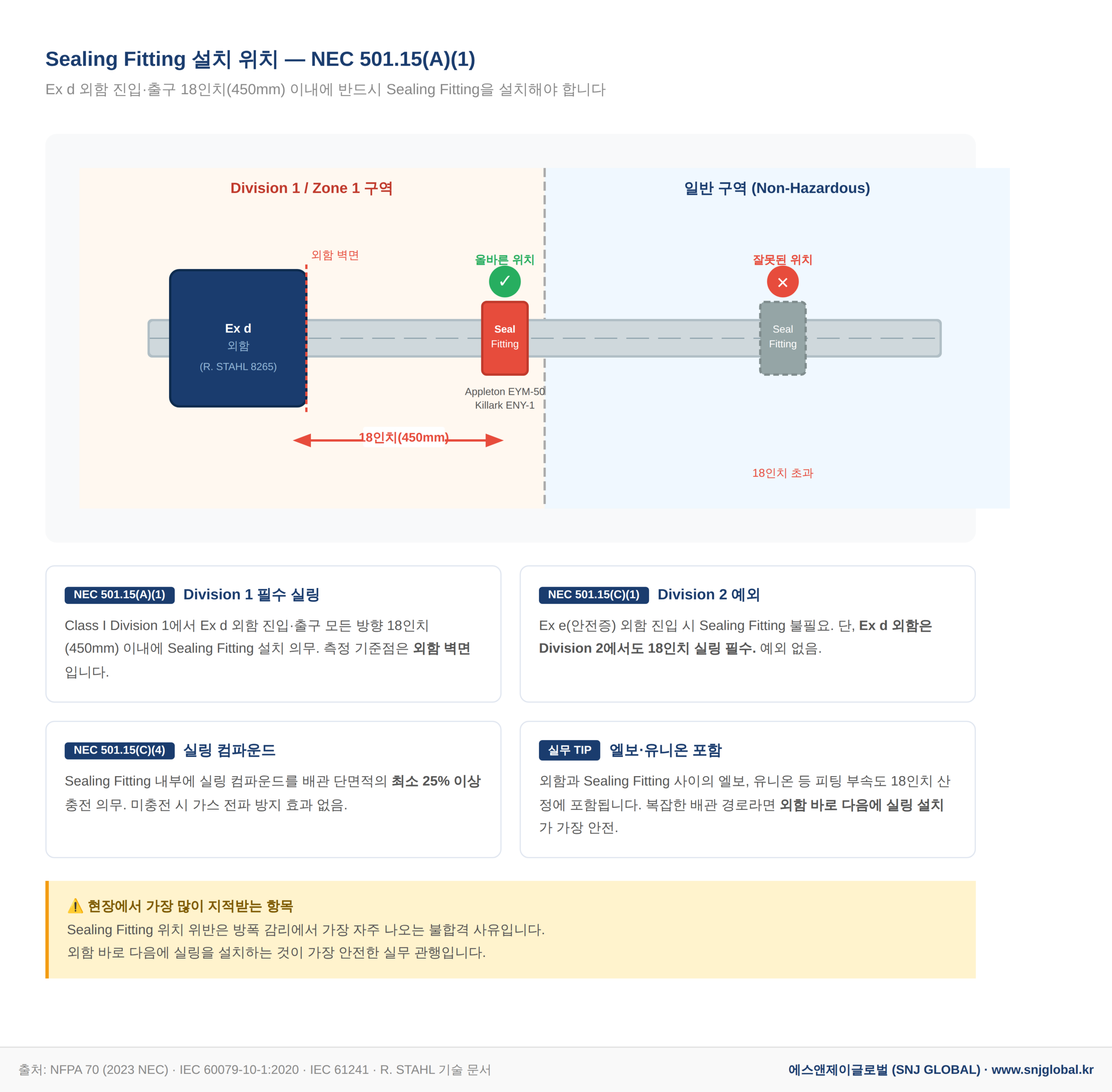

▲ Sealing Fitting 설치 위치 — NEC 501.15(A)(1) 18인치 규정

1. 환경별 제품 선정 & 글로벌 파트넘버 — 어떤 제품을 써야 하나요?

구역과 물질 그룹이 정해졌다면, 이제 실제 제품을 고를 차례입니다. 에스앤제이글로벌(SNJ GLOBAL)은 R. STAHL, Appleton, Eaton(Crouse-Hinds), Killark, Bartec, Weidmuller, P+F, CMP, Hawke, Warom, Kaiflex 등 글로벌 멀티 브랜드를 통합 공급합니다. 구역 조건에 맞는 인증을 갖춘 제품을 바로 확인하십시오.

1. 인증 네임플레이트 읽는 법 — 납품된 제품이 현장 조건에 맞는지 확인하는 법

방폭 장비를 납품받으면 반드시 네임플레이트에서 현장 조건과 인증 정보가 일치하는지 확인해야 합니다. 숫자·문자 하나가 틀리면 해당 구역에 쓸 수 없습니다.

■ 북미(NEC) 인증 예시

표기 예: Class I, Groups C & D, Division 1 / Class II, Groups E, F & G, Division 1, T3

• Class I: 가스·증기 위험 구역  |  Groups C & D: 에틸렌류(C)와 프로판·메탄류(D) 환경 적합
• Division 1: 상시·간헐 위험 구역 모두 적용 가능
• T3: 표면 최고 온도 200°C 이하 (가솔린 발화점 280°C보다 낮아 안전)

■ 국제(IEC/ATEX) 인증 예시

표기 예: ⓔ II 2G Ex d IIB T4 Gb  /  II 2D Ex tb IIIB T135°C Db

• ⓔ: ATEX 인증  |  II: 광산 외 일반 산업  |  2G: Category 2 Gas → Zone 1 설치 가능
• Ex d: 내압방폭  |  IIB: 에틸렌류까지 대응  |  T4: 표면 최고 온도 135°C 이하
• Gb: Equipment Protection Level b (Zone 1용)  |  2D / Ex tb IIIB: 분진 피복방폭, 비전도성 분진

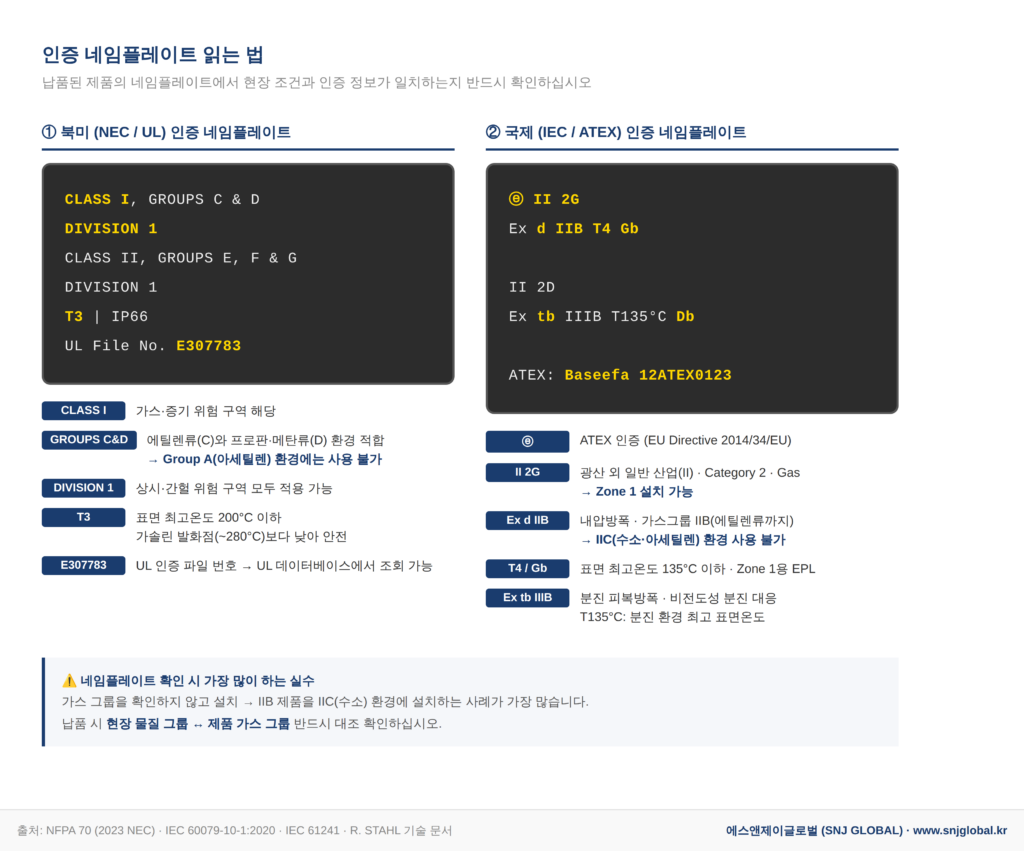

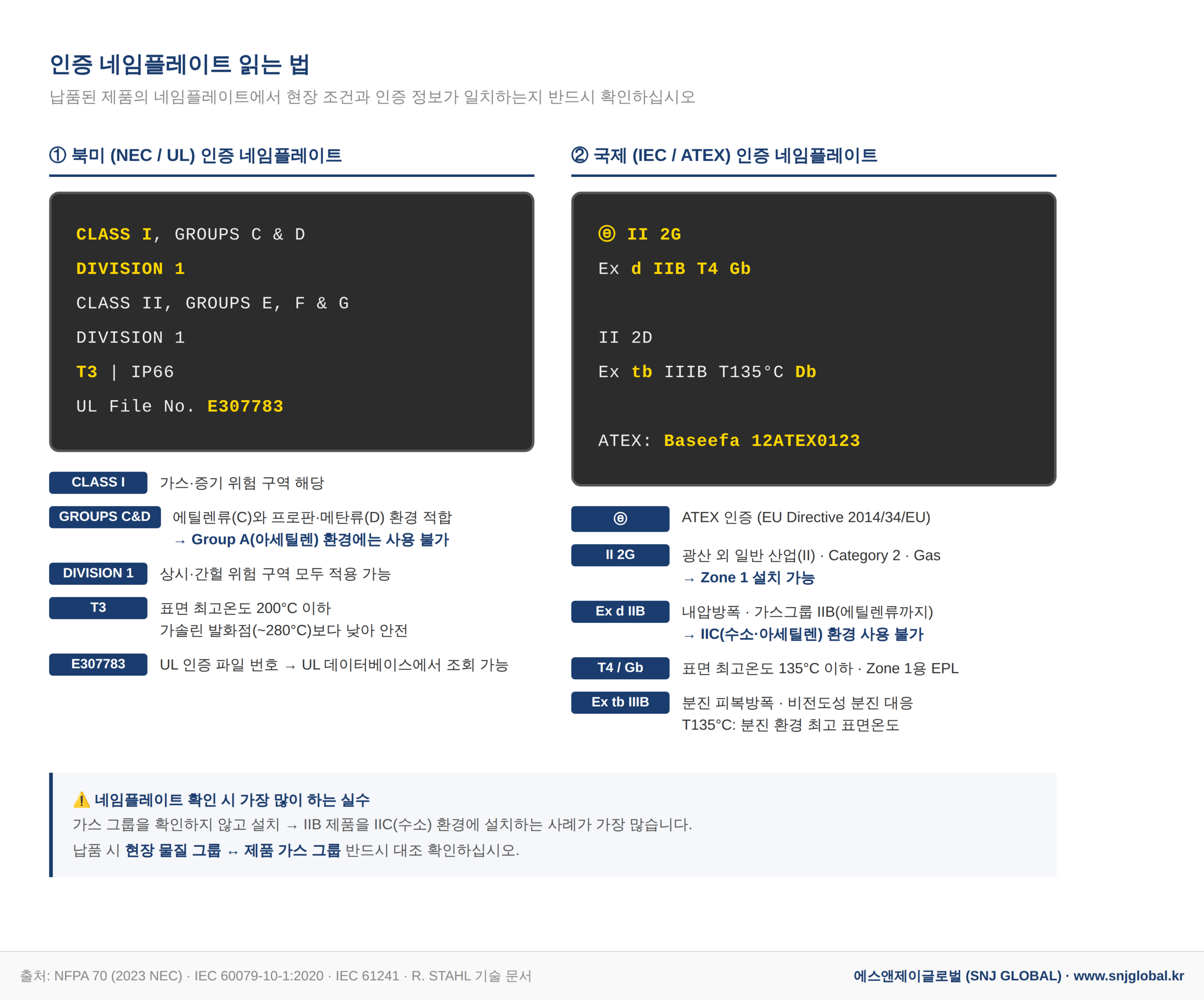

▲ 인증 네임플레이트 읽는 법 — NEC / IEC·ATEX 표기 해설

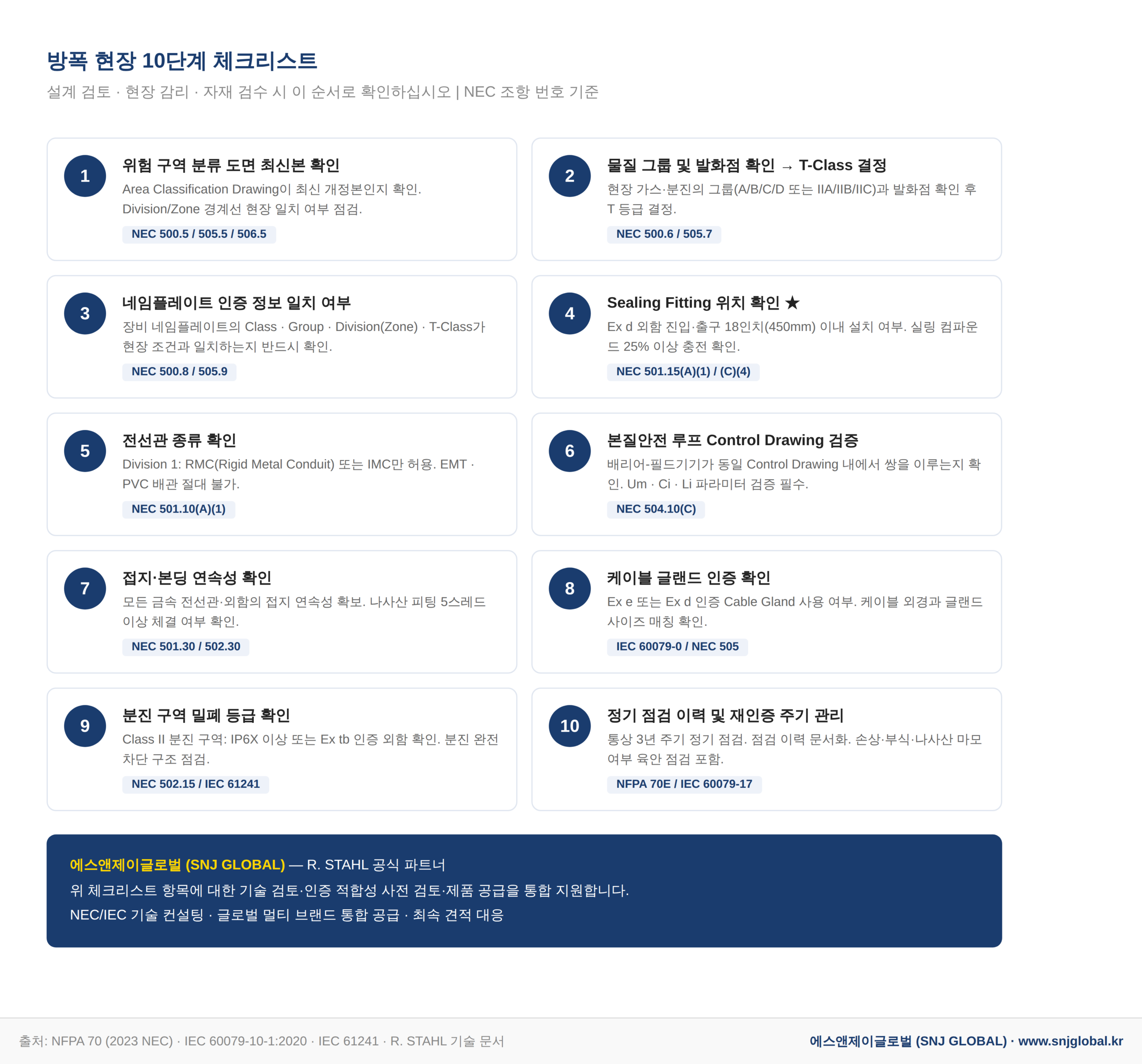

1. 현장 10단계 체크리스트 — 설계·감리·자재 검수 시 이 순서로 확인하세요

방폭 설계에서 빠지면 안 되는 10가지 확인 항목입니다. 각 항목 옆에 관련 NEC 조항 번호를 함께 표기했습니다.

①  위험 구역 분류 도면(Area Classification Drawing) 최신본 확인  [NEC 500.5 / 505.5 / 506.5]

②  가스·분진 물질 그룹 및 발화점 확인 → T-Class 결정  [NEC 500.6 / 505.7]

③  장비 네임플레이트 인증 정보와 현장 Class·Group·Division(Zone) 일치 여부  [NEC 500.8 / 505.9]

④  Ex d 외함 진입 18인치(450mm) 이내 Sealing Fitting 설치 여부  [NEC 501.15(A)(1)]

⑤  전선관 종류 확인 — Division 1: RMC·IMC만 허용  [NEC 501.10(A)(1)]

⑥  본질안전 루프: 배리어-필드기기 Control Drawing 쌍 일치 및 파라미터 검증  [NEC 504.10(C)]

⑦  접지·본딩: 모든 금속 전선관·외함 접지 연속성 및 나사산 5스레드 이상 체결  [NEC 501.30 / 502.30]

⑧  케이블 글랜드: Ex e 또는 Ex d 인증 Cable Gland 사용 확인  [IEC 60079-0]

⑨  분진 구역: IP6X 이상 또는 Ex tb 인증 외함 확인  [NEC 502.15]

⑩  정기 점검 이력 및 재인증 주기 관리 (통상 3년 주기)  [NFPA 70E / IEC 60079-17]

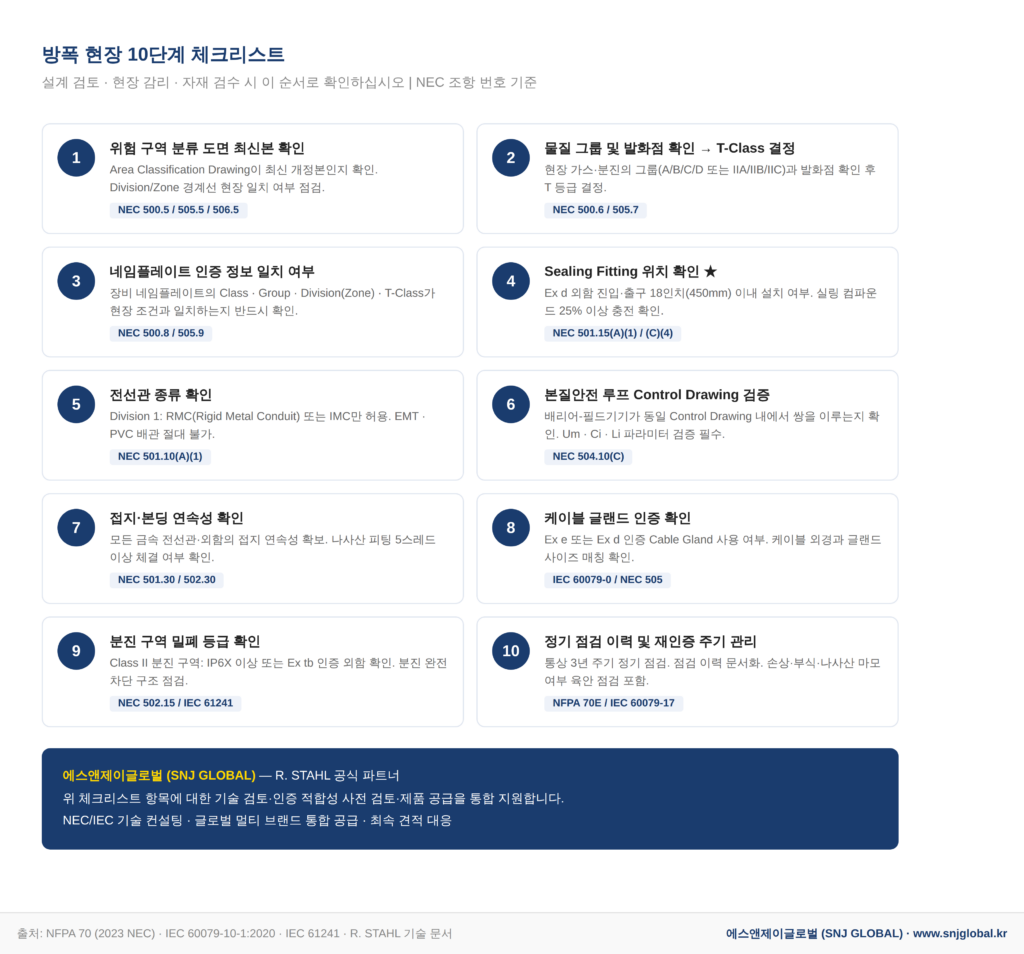

▲ 방폭 현장 10단계 체크리스트 — NEC 조항 번호 기준

1. FAQ — 실무자들이 가장 많이 틀리는 질문 4가지

규정을 읽어도 헷갈리는 부분들, 현장에서 실제로 가장 자주 나오는 질문입니다.

Q1. Division 1 구역에 Zone 1 인증(Ex e) 장비를 써도 되나요?

안 됩니다. Division 1에는 반드시 UL/FM의 Division 1 인증을 받은 장비를 사용해야 합니다. 북미 AHJ는 UL 674 또는 UL 2279 등 별도 북미 인증을 요구합니다.

→ R. STAHL 8265/5: ATEX + IECEx + UL 동시 인증으로 Division 1과 Zone 1 모두 대응 가능.

Q2. IEC 인증(ATEX, IECEx)만 있는 제품을 북미 현장에 쓸 수 있나요?

NEC 505(Zone 체계) 현장: AHJ 승인 하에 가능합니다.

NEC 500(Division 체계) 현장: UL 674 등 북미 인증이 반드시 별도로 필요합니다.

→ 에스앤제이글로벌(SNJ GLOBAL)은 사전 인증 충족 여부 검토 서비스를 제공합니다.

Q3. 가스와 분진이 동시에 존재하는 구역은 어떻게 처리하나요?

더 엄격한 요건을 모두 만족해야 합니다. R. STAHL 8265/5는 Ex d IIB T6 Gb(가스) + Ex tb IIIC T85°C Db(전도성 금속분진) 복합 인증을 보유하여 단일 제품으로 혼재 구역 대응이 가능합니다.

Q4. Division 2와 Zone 2는 완전히 동일한 구역인가요?

개념상 유사하지만 장비 기준에 차이가 있습니다.

• Division 2 (NEC 500): 봉입·밀봉 조건 충족 시 일반 산업기기 일부 허용
• Zone 2 (NEC 505/IEC): Ex nA, Ex ec 등 비점화 구조 인증 요구

혼용 설계 시 에스앤제이글로벌(SNJ GLOBAL)의 기술 검토를 받으십시오.

이 글이 도움이 되셨나요?

방폭 규정은 현장마다, 물질마다, 나라마다 조건이 달라서 "정답"이 하나가 아닌 경우가 많습니다.

설계 초기 단계부터 장비 선정, 인증 충족 여부 검토까지 — 에스앤제이글로벌(SNJ GLOBAL)이 함께합니다.

궁금한 점은 언제든지 문의해 주십시오.

에스앤제이글로벌 (SNJ GLOBAL)

1. STAHL 공식 파트너 · 방폭 솔루션 전문기업

NEC/IEC 기술 컨설팅 · 글로벌 멀티 브랜드 통합 공급 · 인증 적합성 사전 검토

※ 본 가이드의 모든 NEC 조항 번호는 NFPA 70 (2023 NEC)을 기준으로 작성되었습니다. 실제 설계·시공 전 반드시 AHJ 및 공인 방폭 전문가와 협의하십시오.
